驚異のローコスト！　遠隔画像監視端末装置の決定版　（ＬＡＮバージョン）

ビジュアルホン
画像伝送装置　VP-20L, VP-38L

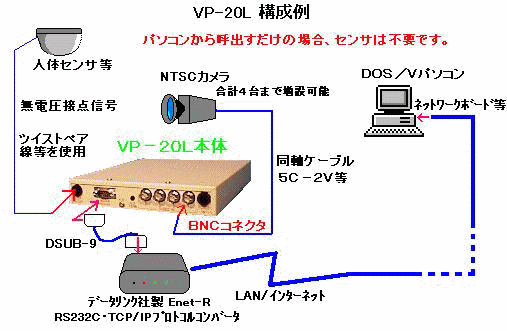

画像伝送装置からパソコンで自動受画．．． ＬＡＮ（ネットワーク）環境を用いての遠隔画像通信 本機にRS232C・TCP/IPﾌﾟﾛﾄｺﾙｺﾝﾊﾞｰﾀ（データリンク社製 Enet-R）とカメラを接続して、本機の接点入力にセンサ信号が入力されると、LAN（ネットワーク）経由により、遠隔地のパソコンに “現場の画像情報を即座に自動伝送" します｡ 用途として、接点入力やスケジュールによる自動通報・定時通報、遠隔カメラ制御・接点入出力制御などのリモートコントロール、音声通信（集音のみでも可）、画像送信機など様々。警備装置・監視装置・防犯装置・自動通報装置・制御装置に最適な画像伝送装置です。画像・音声・接点入出力などによる遠隔監視や遠隔警備に活躍する画像伝送装置です。 監視カメラ等の映像を静止画で伝送しますので、画像品質は非常に鮮明です。しかも最新の技術や独自の技術で、伝送速度は他の静止画伝送装置と比べ非常に高速です。 姉妹品 VP-10,VP-20,VP-38 一般電話回線・ ＩＳＤＮ（TAデータポート）・ 携帯電話・PHS・衛星携帯 VP-20P,VP-38P 専用線バージョン

本機は、遠隔画像監視業務のコストダウンを重視し、最新の技術と徹底した合理的な設計により、今まで高価とされていた高性能・高信頼度・高画質の自動遠隔画像監視システムを手軽にローコストで構築できるＬＡＮ（ネットワーク）環境での画像伝送装置（画像送信端末装置）です｡ 本機に赤外線・侵入センサなどのセンサ信号入力があると、出力接点連動制御・カメラ連動制御等(各4ch)を行い､受信機となるパソコンに自動通報します。また、受信側のパソコンで自動受画・保存及び接点制御やカメラ選択制御が行えます。 更に、受信側パソコンから本機(最大500端末登録可能)を呼び出して、接点制御・カメラ切換制御(リモートコントロール)が可能です。又、受信側パソコンより遠隔地の端末をリモートメンテナンス(ID.､ 発報先IPｱﾄﾞﾚｽ番号等の登録・変更)することができます。 本製品は、VP-20LとVP-38Lシリーズの2タイプがありVP-38LはVP-20Lの上位機種でありかつVP-20Lの機能はすべて備えています。 VP-38L端末にはオプションボード装着ができ入出力接点やカメラ入力等の増設、またＤＣＥ機能（本機の拡張通信ポートに接続されたRS232対応機器と遠隔地にある受信パソコンの増設通信ポート(例えばCom2)に接続されたRS232対応機器との間の透過的なデータ通信）がオプションボードにより可能です(VP-20Lにはオプションボードは装着できません)。 なお発報動作（通報動作）は、センサｎ入力で出力接点ｎ出力＋カメラｎ画像を受信側に伝送（出荷時設定）したり、入力接点の一つを通報状態（警備状態）の開始・解除に利用できますが、設定により変更可能です。 更に、オプションにて発報前後の画像を20ページまで記録したり、スケジュールで通報状態（警備状態）の開始・解除や指定の時間に指定カメラ画像を受信側に送画することや定時通報、SONY社製 EVI-D30、EVI-G20、 EVI-D100、CANON社製 VC-C4、VC-C4R、VC-C50i、VC-C50iR制御機能付きカメラをコントロールすることもできます。 *注意　SONY社製　　EVI-D100は、EVI-D30エミュレ−ションモードにて動作可能。 *注意　CANON社製　VC-C50i、VC-C50iRは、VC-C4、VC-C4R共通範囲での動作可能。

• model VP-20LAC , DC　オープン価格
• model VP-38LAC , DC　オープン価格

システム：

• 送信（端末）側　VP-20LAC、 38LAC(AC100V仕様)､ VP-20LDC、38LDC(DC12V仕様)

  ビデオ入力	４ch　NTSC標準信号入力、コネクタ（BNC/J） （端末側で自動選択 又、受信側パソコンより各入力切換可能） ※VP-38Lはオプションでビデオ入力最大８ch増設可能（但し、全体で１１ch）
  制御入力	４ch　無電圧接点入力、コネクタ（端子台） （センサ等信号入力により自動発報可能、chごとにA接／B接選択可能） ※VP-38Lはオプションで制御入力最大８ch増設可能（全体で１２ch）
  制御出力	４ch　リレー接点出力　最大50V､ 500mA､ NO/NC接点、コネクタ（端子台） （端末側で自動連動 又、受信側パソコンより各接点の”ON-0FF”制御可能) ※スケジュール機能オプションにより、スケジュールで各接点の”ON-0FF”制御可能 ※VP-38Lはオプションで制御出力最大８ch増設可能（全体で１２ch）
  画質(画素)	フルカラー(128×112/256×240/512×240ドット)
  画像圧縮	JPEG方式
  シリアル	RS-232C、コネクタ（D-SUB/P 9P、ピン接続はDOS/V準拠）、最大115.2Kbps ※VP-38はオプションで最大２ch増設可能 ※このシリアルと接続するLANアダプタ（RS232C・TCP/IPﾌﾟﾛﾄｺﾙｺﾝﾊﾞｰﾀ　データリンク社製Enet-R ）が必要
  画像通信速度	1秒〜
  音声通信	（VP-38Lのみのオプション機能でかつオプションボートが必要） マイク(600Ω ,コンデンサマイク可)､ スピーカ(8Ω/1W, 600Ω/0dBm)､ 高感度ハンズフリー通話/集音可能
  発報前後撮り機能	（オプション機能） センサ発報前／後の画像を20ページまで記憶できます｡センサ発報前／後それぞれの記録枚数および間隔等は設定により調節可能。
  その他のオプション	（オプション機能） ※その他のオプションはオプション機能に記載しています。
  電源	ー般仕様 AC仕様 AC1OOV 5VA､ DC仕様 DC12V
  寸法および重量	VP-20L： 寸法W200×H35×D250、 重量1.5Kg VP-38L： 寸法W200×H70×D250、 重量2.5Kg(突起含まず)
  発報動作	センサｎ入力で出力接点ｎ出力＋カメラｎ画像を受信側に伝送（出荷時設定）。 カメラｎは変更可能でカメラ１〜４の４分割も設定可能。 出力接点はカメラ番号に準じますが、出力しない様にも設定可能。 発報動作として、センサ１〜４の内１つを警備状態セットＳＷとして選択可能です。（警備状態セットＳＷがOFF時は他センサが入力されても発報しません） また、特別受注の発報動作可能。

• 受信（センタ）側

  パソコン	OS:Windows 95･98･NT4.0･Me･2000･XP､ グラフィック：SVGA800×600以上でフルカラー、CPU:OSがWindows95の場合はPentium 166MHz以上、メモリ:Windows95の場合は32MB以上搭載、パソコン:ＤＯＳ／Ｖ機 ※ネットワーク利用可能環境が必要
  動作（標準仕様）	受信機側で、最大端末500局までのＩＰアドレス/ID.の登録・変更 端末を呼び出し後、端末側のカメラ選択受画(4ch)及び各接点制御(4ch) 端末を呼び出し後、端末側のID.､ 発報先ＩＰアドレス番号、発報動作等を登録・変更（リモートメンテナンス） 端末側より自動受信した画像の、自動的保存 各端末(最大500局)の、動作記録・通信記録保存および閲覧 画像受信は、1/1(1台力メラ1画面表示)､ 1/4×4(4台力メラを4分割1画面表示）、カメラ順次（4台力メラ1画面表示）の選択可能 通信速度（画質）は、７段階選択可能

1. スケジュール機能
   1. 監視（警備）状態のＯＮ／ＯＦＦ機能
      スケジュールにより、発報可能状態と不可能状態を送信側が自動でセットすることができます。
   2. 定時点検発報機能
      スケジュールにより、定期的に自動発報させ、装置や回線などが正常であることが受信側で把握できます。
   3. 定時画像送画機能
      スケジュールにより、定期的に指定のカメラ画像を受信側に送画する事ができます。
   4. 定時接点出力機能
      スケジュールにより、接点出力をON／OFF（ラッチ出力／１秒ワンショット出力）することができます。
2. ＶＴＲ機能
   1. 発報前画像メモリ機能
      センサ等の接点入力が入力される前の発報前の画像を、指定したカメラ・枚数・時間間隔でメモリ（録画）する事ができます。
   2. 発報後画像メモリ機能
      センサ等の接点入力が入力された後の発報後の画像を、指定したカメラ・枚数・時間間隔でメモリ（録画）する事ができます。
3. ＶＴＲ報告機能　（ＶＴＲ機能が必要）
   1. ＶＴＲ満杯報告機能
      非通信時に、接点入力ごとで指定したカメラ画像を１つメモリし、指定した枚数になると自動で受信側へ伝送します。
   2. カメラ順次報告機能
      非通信時に、指定した接点に入力があると、指定したカメラ台数分（例えば、カメラ１．カメラ２．．．カメラ４）を順次メモリし、自動で受信側へ伝送します。
4. カメラ制御機能
   ※現在制御可能なカメラは、SONY社製 EVI-D30、EVI-G20、EVI-D100、CANON社製 VC-C4、VC-C4R、VC-C50i、VC-C50iR。
   1. 通信開始時と非通信時の、カメラ向きやズームなどの設定が、カメラごとにカメラ自身のメモリを使用してセットできます。
      （SONY社製のEVI-D30、EVI-G20のみ）　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　*注意　SONY社製　　EVI-D100は、EVI-D30エミュレ−ションモードにて動作可能。
      *注意　CANON社製　VC-C50i、VC-C50iRは、VC-C4、VC-C4R共通範囲での動作可能。
   2. 受信側から通信時に、パンチルト、ズームがカメラごとにコントロールできます。
   3. 端末のカメラ入力ごとに、カメラ向きとズームの設定をペアとして５個、受信側にて記憶／呼出ができます。
5. 音声機能　（VP-38Lのみのオプション機能でかつオプションボートが必要）
   受信側と通信時に、画像伝送と同時に音声通信を行う事ができます。集音（盗聴）のみも可能。
6. ＤＣＥ機能　（VP-38Lのみのオプション機能でかつオプションボートが必要）
   この機能を利用すると、本機の拡張通信ポートに接続されたRS232対応機器と遠隔地にある受信パソコンの増設通信ポート(例えばCom2)に接続されたRS232対応機器との間の透過的なデータ通信が可能になります。
7. その他、各機能の複雑な監視シーケンスへの展開等

1. 店舗や事務所など侵入者の監視・防犯・セキュリティに
   店舗や事務所などの状況把握、防犯に一ヵ所で集中管理できます。
2. 倉庫や工場、建築現場などの保守・点検、作業監視に
   高所作業や遠隔地などの人が近寄りにくい危険な地域の安全保守、作業点検も確実で効率的。
3. 警備会社の遠隔警備、集中監視やセンサ動作状況の把握
   センサ動作の把握や、防災・防犯のための２４時間監視を一ヵ所で集中監視できます。
4. 金融機関の防犯・防災対策に
   銀行や証券会社のＣＤコーナーや、無人化・機械化された店舗の監視が集中管理できます。
5. 交通機関や高速道路などの安全監視、混雑状況の把握
   高速道路や道路工事現場などの交通状況、安全確保に効率的に対応できます。
6. アミューズメントスペースやスーパーなどの防犯、集客状況の把握
   業務を効率化するために、各店舗の防犯や集客状況を一ヵ所で集中管理できます。
7. 建設、河川、電力設備などの遠隔監視、安全監視、防災対策に
   作業者や地域の安全性を向上するために、立ち入り禁止区域の監視が集中管理できます。

その他にも、ビニールハウス等の農業設備の監視、機械等工業設備の集中管理、一人暮らしのお年寄り家庭の緊急呼び出しなど様々です。

接点入力端子

接点出力端子

VP-20L 外観写真

VP-38L 外観写真　（音声オプションボード搭載した場合）
